Imagens e vídeos
IMAGENS
Flutter atrial
Flutter atrial típico inverso
De: Waldo AL. Heart. 2000 Aug;84(2):227-32; usado com permissão
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

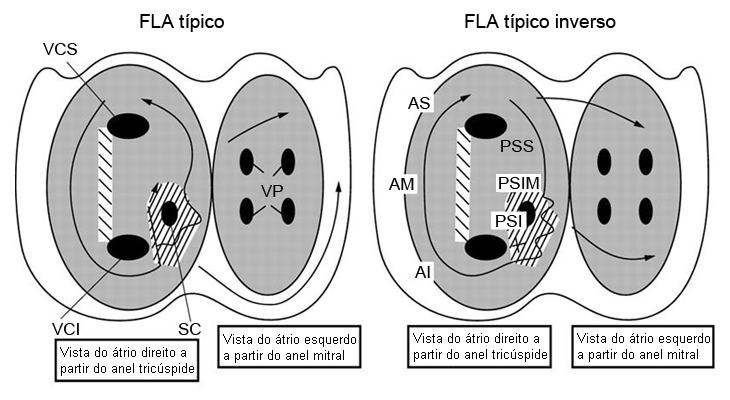

Figura da esquerda: ativação atrial no flutter atrial (FLA) típico. Figura da direita: ativação no FLA típico inverso. Os átrios estão representados de forma esquemática, em vista oblíqua anterior esquerda, a partir dos anéis tricúspide (à esquerda) e mitral. O endocárdio está sombreado e são mostradas as aberturas das veias cavas superior (VCS) e inferior (VCI), o seio coronário (SC) e as veias pulmonares (VP). A direção da ativação é indicada pelas setas. As áreas hachuradas marcam a localização aproximada das zonas de condução lenta e de bloqueio. As letras na figura da direita marcam as paredes posterosseptal inferior (PSI), intermediária (PSIM) e superior (PSS), respectivamente
De: Waldo AL. Heart. 2000 Aug;84(2):227-32; usado com permissão
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial
Geralmente, o flutter atrial envolve um circuito no átrio direito
Extraída de: Cox D, Dougall H. Student BMJ. 2001;9:399-442; usado com permissão
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

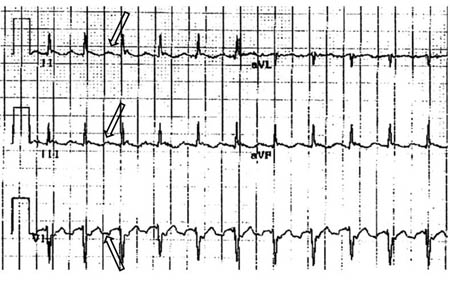

Derivações selecionadas de um paciente com flutter atrial típico inverso confirmado por estudo eletrofisiológico. As deflexões atriais são negativas na derivação V1 e positivas nas derivações II, III e aVF (setas)
Adaptado de: Waldo AL. Heart. 2000 Aug;84(2):227-32; usado com permissão
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

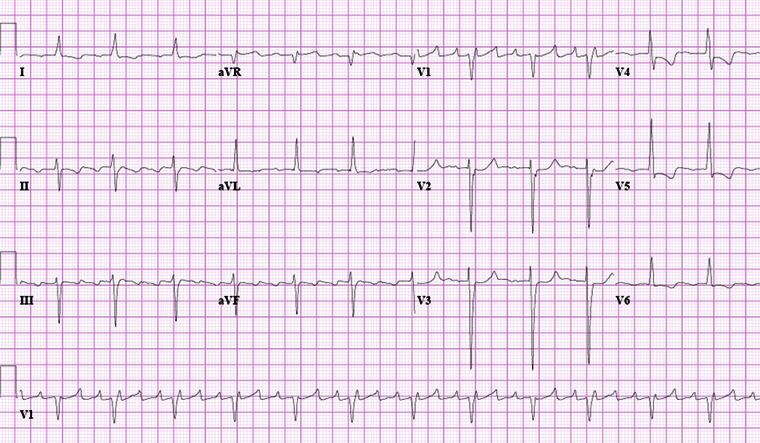

Flutter atípico com bloqueio de ramo direito
Do acervo de Dr K.C. Wu
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

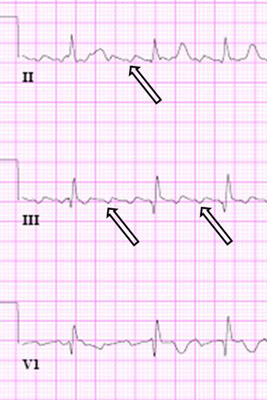

Detalhe das derivações II, III e V1 mostrando o padrão de ondulação contínua das deflexões atriais que não atendem aos critérios de flutter atrial típico nem típico inverso
Do acervo de Dr K.C. Wu
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

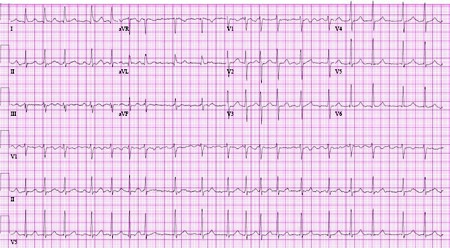

Flutter atrial típico com bloqueio variável (3 a 4:1)
Do acervo de Dr K.C. Wu
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

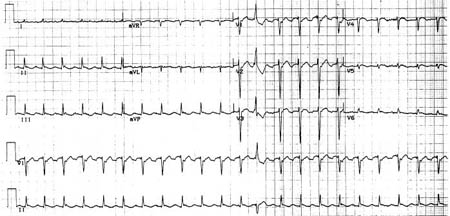

Fibrilação atrial
Do acervo de Dr K.C. Wu
Veja esta imagem em contexto nas seguintes seções:
Flutter atrial

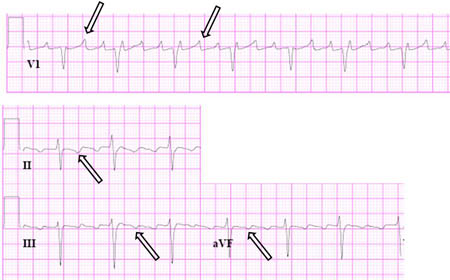

Detalhe das imagens das derivações V1, II, III e aVF, mostrando as características do flutter atrial típico: deflexões positivas em dente de serra na derivação V1 e deflexões negativas nas derivações II, III e aVF (setas)
Do acervo de Dr K.C. Wu
Veja esta imagem em contexto nas seguintes seções:
Vídeos
Demonstração animada de uma cardioversão elétrica (por corrente contínua)Como realizar cardioversão elétrica (por corrente contínua) usando um desfibrilador.
